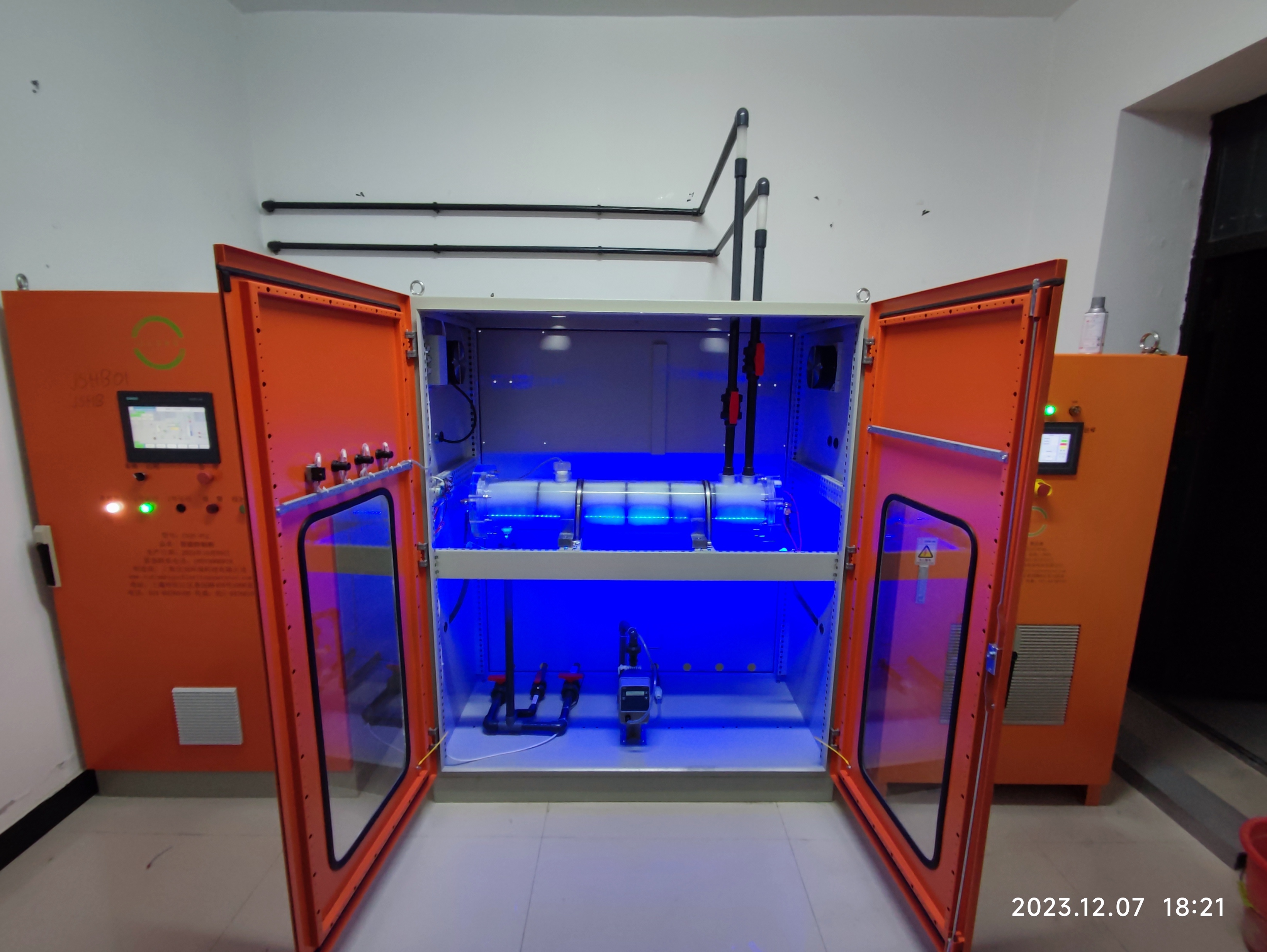

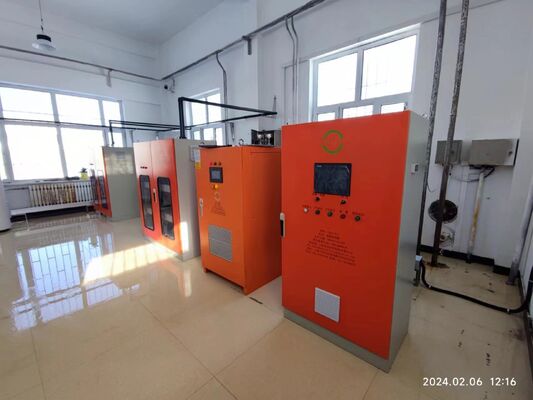

Generador de hipoclorito de sodio, equipo electroquímico, módulo

1,Principio

El agua salada se electroliza mediante corriente continua a través del ánodo y el cátodo para producir cloro en la superficie del ánodo, generar hidróxido de sodio e hidrógeno en la superficie del cátodo y luego reaccionar con el hipoclorito de sodio requerido por el sistema de producción.

La ecuación de reacción es la siguiente:













2, Consumo y productos





3,Composición del sistema

(1), módulo de preparación de salmuera:

Prepare agua salada saturada para el generador:

Los módulos incluyen principalmente ablandador de agua, tanque para disolución de sal, dispensador de sal, sistema de mezcla de precisión de agua salada, etc.

(2), módulo de generación de hipoclorito de sodio:

Preparación de hipoclorito de sodio por electrólisis de salmuera:

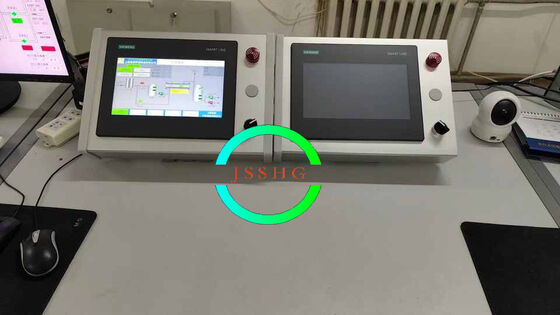

El módulo de generación de hipoclorito de sodio incluye principalmente generador, intercambiador de calor, rectificador, gabinete de control, etc.

(3), módulo de almacenamiento de hipoclorito de sodio:

Almacene el hipoclorito de sodio preparado

El módulo de almacenamiento incluye principalmente un tanque de almacenamiento de hipoclorito de sodio, un extractor de hidrógeno, etc.

(4), módulo de transporte de hipoclorito de sodio:

Enviar el hipoclorito de sodio preparado al punto de dosificación.

El módulo de transporte incluye principalmente bomba transportadora de alimentación, válvula de seguridad, válvula de contrapresión, caudalímetro, etc.













4,¿Por qué elegir la tecnología Jiashang?

Resistencia del diseño, calidad de la producción, garantía de seguridad, desempeño del proyecto.

4.1, Fortaleza técnica





4.2,Protección de seguridad del diseño del sistema.

a. Seguridad del almacenamiento de materias primas.

b. Los componentes principales están equipados con piezas de repuesto para garantizar un funcionamiento seguro.

do. Detección de concentración de hidrógeno en interiores

d. Detección de flujo de entrada e. Detección de presión de entrada de agua

F. Detección de nivel de líquido del tubo electrolítico g. Detección de temperatura del electrodo

h. Detección de corriente electrolítica i. Detección de voltaje electrolítico

j. Detección de concentración de salmuera k. Los gases de escape fuertes diluyen el hidrógeno

l. Detección de presión del viento m. Dosificación más precisa y efluente más seguro

norte. Monitoreo del flujo de dosificación

pag. La reserva de hipoclorito de sodio se puede aumentar según la situación real.

4.3, estructura de electrodos de tecnología patentada.

Placa de electrodo: electrodo de placa. Los materiales base del ánodo y el cátodo del electrodo están hechos de material de titanio puro TA1. En el proceso de electrólisis el cátodo queda protegido, mientras que el ánodo se pierde, por lo que la superficie del ánodo debe protegerse mediante un recubrimiento. La superficie del ánodo del electrodo generador de la marca jsshg está recubierta con rutenio y óxido de iridio con una finura de partículas de 20 nm, que se trata mediante nanotecnología. El recubrimiento se divide en más de 18 veces y el espesor del recubrimiento es de 20 micrones, lo que puede garantizar una vida útil estable a largo plazo.

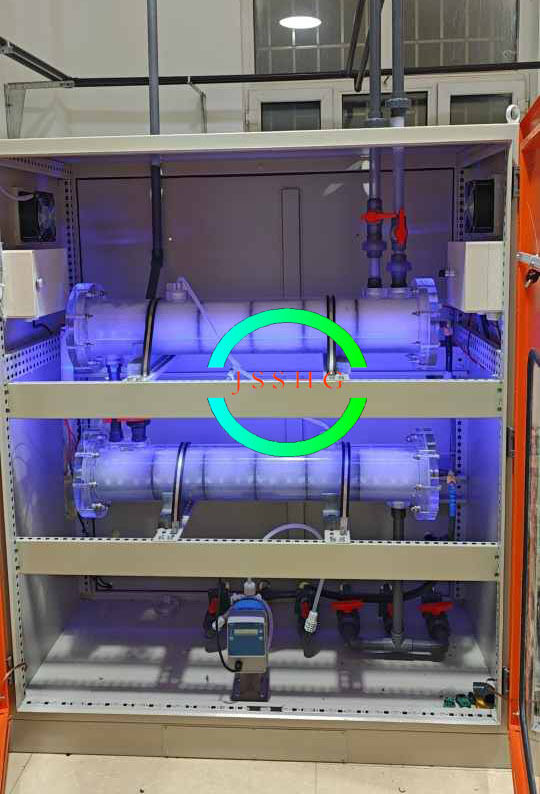

4.4, celda electrolítica totalmente transparente.

La siguiente figura:





Nuestro electrolizador es el único diseño totalmente transparente en China, incluidas las bridas. Cuando se electroliza salmuera diluida, el estado electrolítico es claro de un vistazo. Para la electrólisis, lo más importante a lo que hay que prestar atención es si la celda electrolítica se escala y si el electrodo funciona en un estado seguro. La celda electrolítica totalmente transparente puede ver visualmente la situación real, para proteger mejor la celda electrolítica. El electrolizador está equipado con protección de nivel de líquido, protección de baja temperatura, protección de alta temperatura, protección de baja corriente, protección de corriente ultraalta, protección de bajo voltaje y protección de voltaje ultraalto. Una vez que haya una anomalía, el sistema enviará una señal de alarma y dejará de funcionar.



4.5, fuente de alimentación electrolítica de ahorro de energía

La siguiente figura:



El generador de hipoclorito de sodio utiliza una fuente de alimentación conmutada electrónica de corriente constante de alta frecuencia como fuente de alimentación electrolítica. Debido al uso de tecnología de rectificación de alta frecuencia, la eficiencia de conversión CA/CC alcanza más del 95%, el poder calorífico es muy bajo, la operación es estable y el volumen es pequeño, que es más de un 20% mayor que la eficiencia de conversión eléctrica del rectificador de silicio ordinario (el generador de hipoclorito de sodio GB 12176-90 requiere una eficiencia actual ≥ 72%).
