Substrato de titanio Lectrolisis integrada en el sitio Generación de hipoclorito de sodio

Substrato de titanio Lectrolisis integrada en el sitio Generación de hipoclorito de sodio

Principio:

El generador de NaClO de la serie CNJS-L es un nuevo tipo de solución de NaClO para equipos de producción de campo, adecuado para todo tipo de necesidades.

la solución de cloruro de sodio bajo el efecto de cierto voltaje de la célula, una serie de reacciones electroquímicas dentro de la célula y la solución resultante es la solución NaClO.El proceso principal puede simplificarse como sigue::

Reacción del electrodo:

Anodo: 2Cl--2e→Cl2

Cátodo: 2H++2e→H2

Solución:NaOH+Cl2→NaCl+NaClO+H2O

Parámetros técnicos:

Diagrama de flujo de trabajo:

Sistema de generación de hipoclorito de sodio automático de producción totalmente automática, contiene el sistema

A. Tanque de sal automático de disolución: Incluye tanque de sal, control de nivel de líquido, bomba de sal de disolución, válvulas eléctricas, tuberías y otros componentes que podrían transmitir sal automáticamente,Sal disuelta., salmuera saturada

B. Filtro de salmuera saturada:Incluye dos filtros de precisión de acero inoxidable, con precisión de filtración primaria de 50 mm, precisión de filtración secundaria de 5 mm, utiliza filtro de PP, el filtro se puede reemplazar fácilmente.Asegurar una salmuera limpia.;

C. Tanque de salmuera diluida:La salmuera saturada y el agua de producción se han diluido con 2,5% de salmuera débil, para las soluciones de potencia

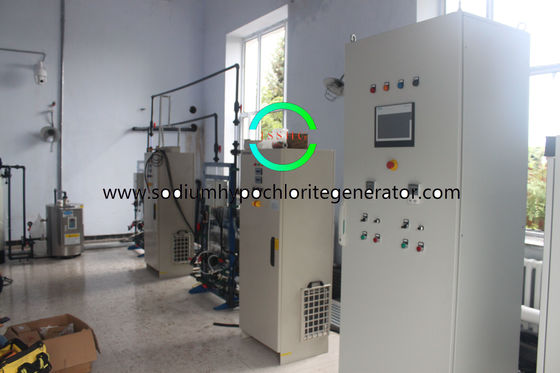

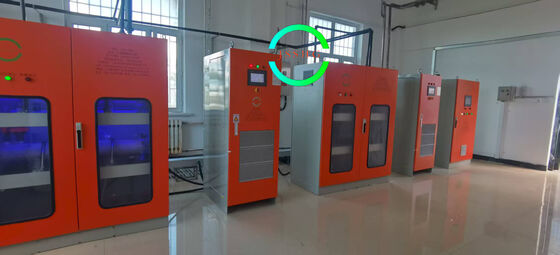

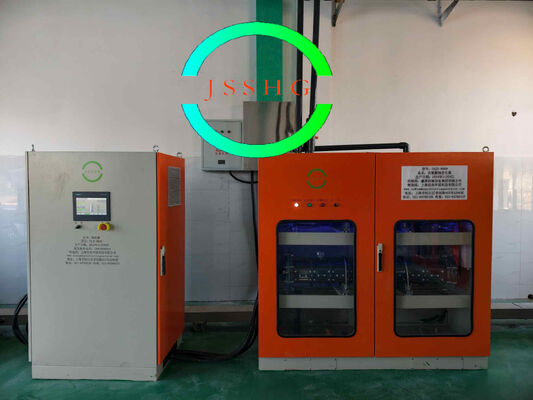

D. Máquina de acogida del generador de hipoclorito de sodio:incluye célula electrolítica, potencia de electrólisis, centro de control inteligente PLC, el elemento de control, interfaz hombre-máquina,Módulo de comunicación de PC, el panel del operador, el soporte del host, válvulas eléctricas, sistema de distribución de energía eléctrica

E. Tanque de almacenamiento de solución de hipoclorito de sodio:incluido el tanque de almacenamiento de hidrógeno, equipo de escape

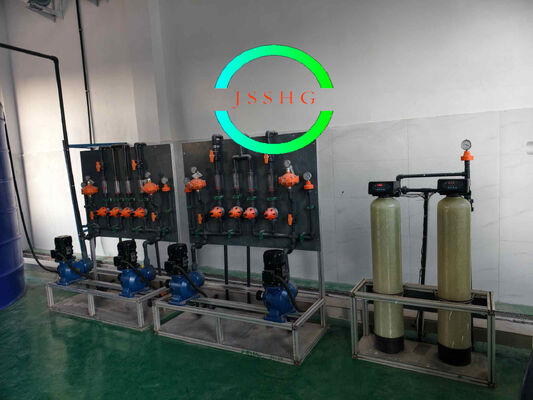

F. Sistema automático de dosificación y control en línea: incluido el inversor, la bomba de dosificación de medición de corrosión, el monitor de cloro residual en línea y el control de cloro en circuito cerrado.

G. Serie de instrumentos en línea: monitoreo de presión de agua de producción, monitoreo de salinidad en línea de salmuera diluida, controlador de temperatura, sensor de monitoreo de gases inflamables,todos estos instrumentos de vigilancia están incluidos en la salida de la señal de alarma

Ventajas del generador de hipoclorito de sodio en el lugar
