Planta de producción de hipoclorito de sodio de larga duración de múltiples funciones de tamaño grande y mediano



Planta de producción multifunción de hipoclorito de sodio de larga duración en tamaño grande y mediano





Principio:



El generador de NaClO de la serie CNJS-L es un nuevo tipo de solución de NaClO para equipos de producción de campo, adecuado para todo tipo de necesidades de lugares desinfectados con NaClO. Su principio de funcionamiento es:

la solución de cloruro de sodio bajo cierto efecto de voltaje de la celda, una serie de reacciones electroquímicas dentro de la celda y la solución resultante es la solución de NaClO. El proceso principal se puede simplificar de la siguiente manera:

Reacción del electrodo:

ánodo: 2Cl--2e→Cl2

cátodo: 2H++2e→H2

Solución:2NaOH+Cl2→NaCl+NaClO+H2O

Parámetros técnicos:

Tipo Potencia (V/Hz) concentración de líquido (mg/l) cloro disponible (Kg/h) Caudal (m3/h) Consumo de sal (kg/d) Consumo de agua (m3/d) Consumo de energía (kilovatios) Tamaño (m) (l×w×h) CNJS-3000 380V/50Hz 7-9 3 0.375 252 9 17,5 900*700*1780



Características del producto:

> Temperatura del agua de entrada: -10℃ ～+50 ℃ ； > Presión de entrada de agua: 0,2-0,4 Mpa；

> Consumo de sal: 3,5 kg/kg Cl2; > Consumo de agua : 125L/kg Cl2；

> aumento de temperatura del electrolito: <5℃；

> Corriente nominal: Determinada según el modelo de producto seleccionado;



Diagrama de flujo de trabajo:

Sistema generador automático de hipoclorito de sodio de producción totalmente automática, contiene el sistema.



A, tanque de sal de disolución automática: incluye tanque de sal, control de nivel de líquido, bomba de sal de disolución, válvulas eléctricas, tuberías y otros componentes que podrían transmitir sal automáticamente, sal de disolución, salmuera saturada.

B, filtro de salmuera saturada: Incluye dos filtros de precisión de acero inoxidable, precisión de filtrado primario de 50 um, precisión de filtración secundaria de 5 um, use filtro de PP, el filtro se puede reemplazar fácilmente, garantiza salmuera limpia;

C, Tanque de salmuera diluida: La salmuera saturada y el agua de producción se han diluido con un 2,5 % de agua de salmuera débil, para las soluciones de energía.

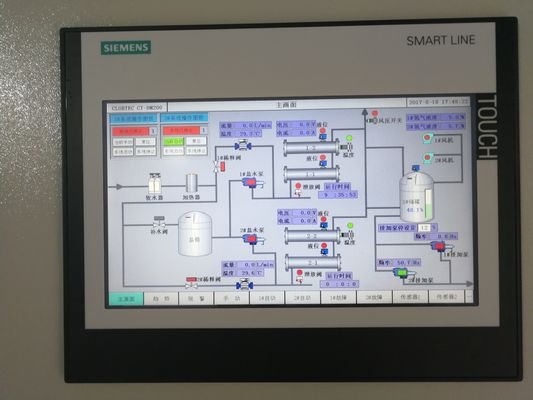

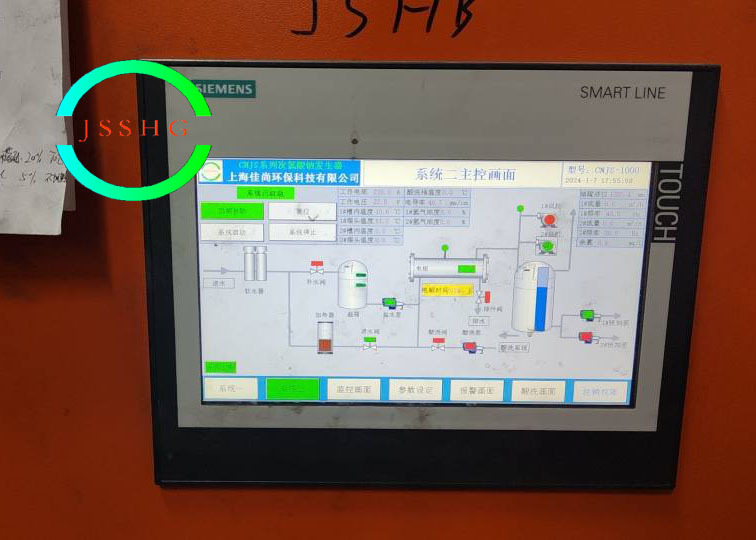

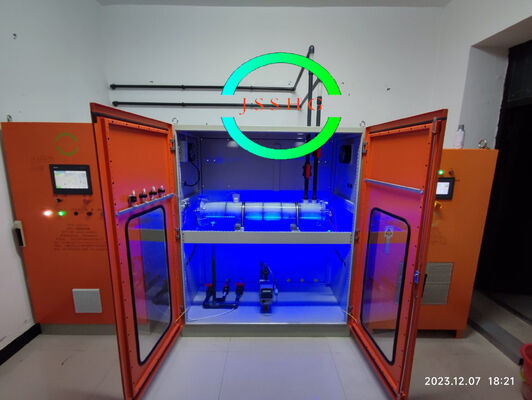

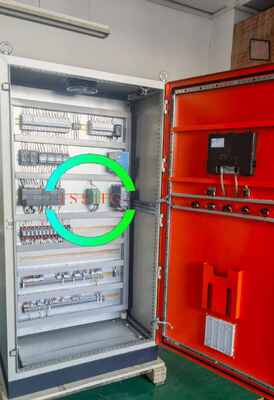

D, máquina host del generador de hipoclorito de sodio: incluye celda electrolítica, energía de electrólisis, centro de control inteligente PLC, elemento de control, interfaz hombre-máquina, módulo de comunicación de PC, panel del operador, soporte del host, válvulas eléctricas, sistema de distribución de energía eléctrica.

E, tanque de almacenamiento de solución de hipoclorito de sodio: incluido el tanque de almacenamiento de hidrógeno, equipo de escape

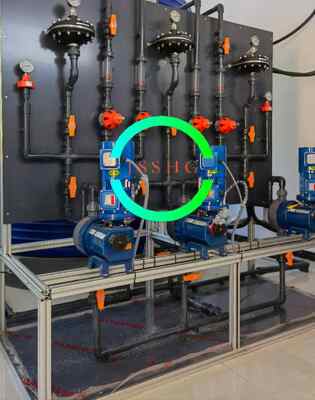

F, sistema de monitoreo en línea y dosificación automática: incluido el inversor, la bomba dosificadora de corrosión, el monitor de cloro residual en línea y el control de circuito cerrado de cloro

G, serie de instrumentos en línea: monitoreo de la presión del agua de producción, monitoreo de salinidad en línea de salmuera diluida, controlador de temperatura, sensor de monitoreo de gas inflamable, todos estos instrumentos de monitoreo incluyen salida de señal de alarma





Ventaja del generador de hipoclorito de sodio in situ



Método de desinfección	Seguridad
NaCIO preparado in situ	El método de desinfección química más seguro, no tóxico para el medio ambiente y dosificación de líquidos.
cloro liquido	El cloro es muy tóxico, muy fuerte. Corrosivo, transporte de cloro, almacenamiento inseguro, causa fácilmente fugas y explosiones, daña la vida humana y el medio ambiente.
Nacio Comercial	Mercancías peligrosas, inseguras para el transporte y el almacenamiento. Cuando se almacenan, se degradan fácilmente y el tiempo de almacenamiento es corto. Altos costes de transporte, la dosificación de líquidos
Dióxido de cloro	La reacción de tipo compuesto no fue completa, se excedió la dosificación del subproducto; Costos operativos de alta pureza, no son adecuados para plantas de agua de tamaño mediano.



Detalles :

Tecnología CNJS: Estructura completa de alúmina, resistencia a la corrosión,

Resistencia a la compresión, resistencia al impacto.

Nunca se oxida, vida útil del diseño de más de 50 años.









Otra marca:

Estructura de canal completo, sin corrosión, fácil de deformar y oxidar, después de medio año el marco como en la figura anterior, la vida útil es de solo tres años.
