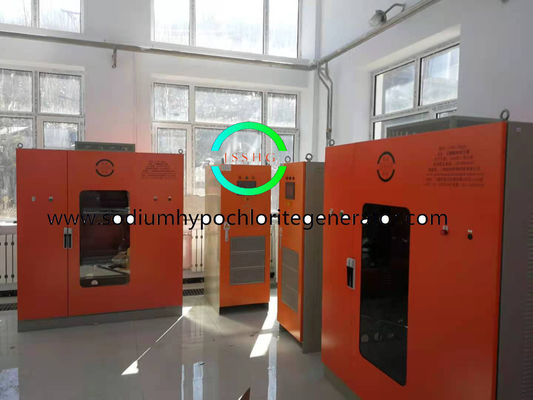

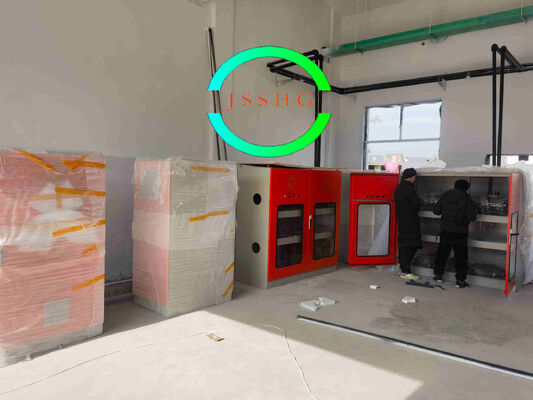

Sistema automático de generación de hipoclorito de sodio

Proceso de electrólisis:

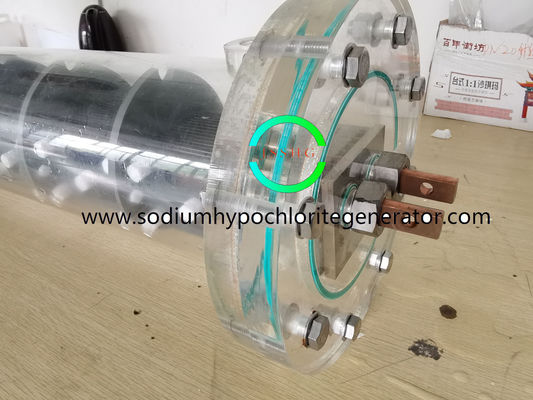

La salmuera diluida se transfiere al electrolizador para estar lista y reaccionar en la cámara.

(celdas electrolíticas de tipo salmuera)

El anodo:Los iones de cloruro en el agua se agotan y el cloro se desarrolla

2 cl^-→ C.L.₂+ 2 e^-

Cátodo:Los iones hidrógeno y hidroxilo evolucionan. Estos iones hidroxilo reaccionan con los átomos de sodio y forman hidróxido de sodio

2 horas₂O + 2 e^-→ 2 OH^-+ H₂↑

Este cloro y hidróxido de sodio reaccionan para dar hipoclorito de sodio.

Por lo tanto, la reacción general es:

2 NaOH + Cl₂→ NaClO + NaCl + H₂¿ Qué?

Conversión eléctrica de CA a CC:

1Fuente de alimentación electrónica de conmutación de corriente constante de alta frecuencia. Tamaño:600(L) × 800(W) × 1600(H) mm;

2, Potencia nominal:≥30KW, Rectificador a tensión nominal:0-60V,corriente nominal: 500A,La salida es de 485, y el consumo de energía no es inferior al 92%.

3Protección: tratamiento anticorrosión, a prueba de humedad y polvo, sobrevolución de entrada, subvolución, ausencia de fase, sobrevolución de salida, sobrecorriente, cortocircuito,sobrecalentamiento de toda la máquina, tensión de entrada: AC380V/50Hz (+ 10%), temperatura de trabajo: (-20-50) C, velocidad de ajuste de carga (< 1%), velocidad de ajuste de voltaje (< 0,1%);

Dispositivo de descarga de hidrógeno y depósito de hidrógeno:

1Descargar hidrógeno a tiempo para reducir los riesgos potenciales de seguridad.

2Descarga el hidrógeno a tiempo para evitar que la célula de electrólisis se caliente.

Dosificación sistema

Inyecte el hipoclorito de sodio generado en el punto de inyección con un cierto caudal.

Diagrama de flujo del proceso
